电力电缆类型：B2B采购与工程应用完全指南

仅靠价格无法判断电力电缆是否通过检验、使用寿命长短，或是能否控制总成本。载流量、电压降和短路额定值这些参数常被忽视，进而引发故障。本指南涵盖了电缆类型，以及如何按电压等级、结构和关键参数进行选型。

一、从电压等级开始：低压、中压、高压

电缆选型的第一步始终是确认电压等级。电压等级决定了绝缘厚度、导体尺寸、屏蔽要求以及适用的测试标准。

1.低压电缆：结构与应用

低压电缆最为常用，应用范围覆盖从住宅布线到工业配电的各类场景，其主要结构类型包括：

• PVC 绝缘：通用型，连续工作温度额定值为70℃，适用于室内及有防护的环境，性价比优异。
• 交联聚乙烯绝缘：额定连续工作温度90℃，额定短路温度250℃，在严苛环境下仍具备优异的介电性能。
• 软电缆：采用第5类或第6类绞合导体，适用于需要反复弯曲与移动的应用场景。
• 铠装LV电缆：钢丝铠装（SWA）或铝线铠装（AWA），适用于直埋及对机械强度要求较高的安装场景。

PVC与交联聚乙烯（XLPE）的载流量差异十分显著，在截面尺寸较大时尤为明显。

2.中压电缆：屏蔽系统才是关键所在

中压电缆与低压电缆的最大区别不在于绝缘层更厚，而在于屏蔽系统。导体外侧设有半导电层，绝缘层外侧也设有半导电层，此外还配有金属屏蔽层。该系统用于控制电场应力，若无此系统，MV 电缆便无法安全运行。

MV 电缆的绝缘厚度并非随意设定，而是由电压等级和绝缘水平这两个因素决定。绝缘水平分为三个等级——100%、133%和173%，分别对应不同的系统接地配置和预期过电压。例如，绝缘水平为100%的5kV电缆，其绝缘厚度约为2.29毫米； 绝缘水平为173%，厚度约为3.56毫米。若系统为不接地系统或阻抗接地系统，则需要更高的绝缘水平。

关于标准：国际项目通常采用IEC 60502-2（适用范围为6 kV至30 kV），而北美项目则采用UL 1072标准。标注有“MV-90”的电缆额定温度为90°C； “MV-105”的额定温度为105°C，适用于对导体温度要求更高的应用场景。

3.高压电缆：交联聚乙烯（XLPE）是主流，但并非唯一选择

高压电缆应用于对可靠性和介电性能有极高要求的输电网络中。如今，交联聚乙烯（XLPE）绝缘电缆已成为主流选择，这类电缆介电损耗低、耐热性佳，且安装与维护相对简便，是地下输电领域的标准配置。

但在某些特殊应用场景中，另外两种技术仍在使用：

• 充油（OF）电缆：纸绝缘充油型，适用于超高压（例如220千伏以上）及长距离输电场景。其应用历史长于交联聚乙烯（XLPE）电缆，介电性能十分稳定，但维护工作较为复杂，目前新建项目已极少采用。
• 气体绝缘输电线路（GIL）：置于填充绝缘气体的金属管道内部的导体。这类线路适用于空间极度受限的廊道——如城市中心或水电站出线端。其载流量高，但成本高昂，因此仅在特殊场景下才会考虑采用。

选择高压电缆时，除电压等级外，还需关注绝缘水平（与MV相同，分为100%、133%、173%三个等级）、导体截面、金属护套类型（铅套或铝套）以及外护套材料（PVC或PE）。这些参数决定了电缆的长期可靠性。

二、施工工艺：每一层都有其作用

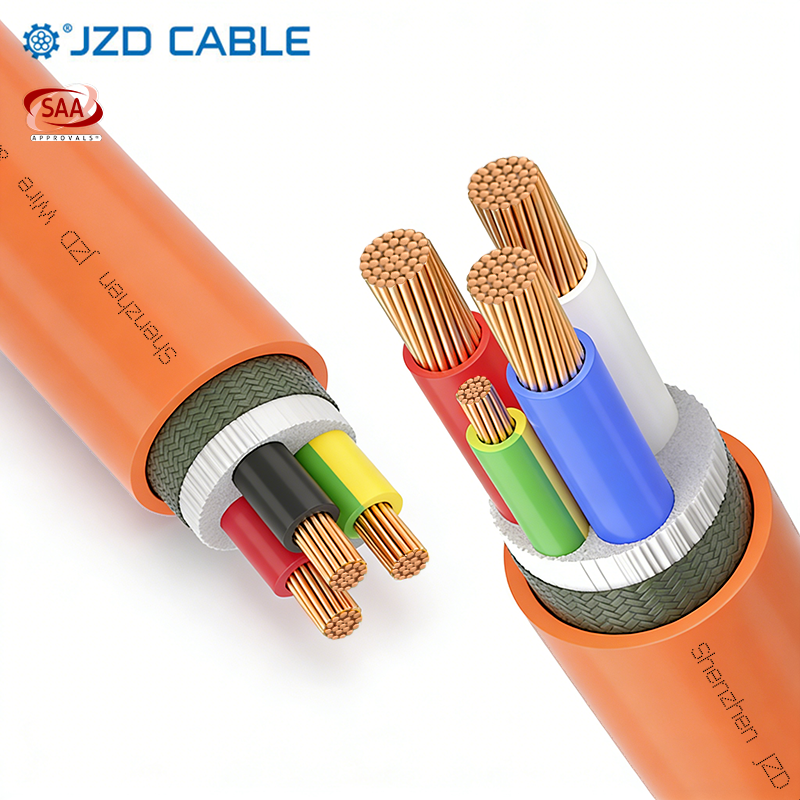

电缆并非只是将几层结构简单包裹在一起——每一层都有其特定功能。从内到外，典型电力电缆的结构依次包含：

• 导体：由铜或铝制成的多股绞合载流部件。
• 导体屏蔽：挤包半导电层，用于均衡导体表面的电场。
• 绝缘：介质层——交联聚乙烯、PVC、EPR 或橡胶。
• 绝缘屏蔽：挤包半导电层，用于控制绝缘表面的电场。
• 金属屏蔽层：铜带或铜线，用于提供故障电流通路。
• 填充剂：保持圆形结构并提升稳定性。
• 铠装层：机械防护结构——钢丝（SWA）或铝丝（AWA）。
• 外护套：环保型——PVC、PE或低烟无卤（LSZH）。

如何选择保温材料？ PVC 价格低廉，耐温70℃。XLPE 耐热性更优，耐温90℃。EPR 柔韧性佳，适用于动态工况。LSZH 即低烟无卤材料，多用于公共建筑与密闭空间。

铠装选型的一条硬性规则：单芯AC电缆绝不可采用钢丝铠装。磁场会在钢材中感应出循环电流，引发发热与功率损耗。单芯电缆应使用AWA（铝线铠装），多芯电缆则使用SWA（钢丝铠装）。若选型错误，电缆在运行过程中会出现不明原因的发热现象。

三、选型中真正关键的参数

1.载流量并非仅靠查表就能确定

载流量表给出的是标准条件下的数值：环境温度30℃、单回路、特定安装方式。在实际工程中，你必须至少对三个方面进行修正：

• 环境温度：温度越高，载流量越低。例如，额定电流为125A、适用温度为30℃的电缆，乘以0.91的系数后，载流量降至114A。
• 成束敷设：三根以上载流导线捆扎在一起会降低散热效率，因此需要进行降额处理。美国国家电气规范（NEC）针对连续长度超过24英寸的成束电缆制定了相应的降额表。
• 托盘盖板：带盖板的电缆托盘会积聚热量，因此也需要降额使用。

绝缘材料也会影响载流量。如前所述，PVC与交联聚乙烯（XLPE）之间的差异十分显著。具体而言，对于截面积超过50平方毫米的电缆，在导体尺寸相同的条件下，XLPE的载流量比PVC高出约25%。举例来说，在环境温度为50℃时，额定载流量降至约170A的95平方毫米PVC电缆，可由载流量约为221A的同规格XLPE电缆替代。这意味着选用XLPE可将电缆规格降低一到两个等级，从而节省铜材成本与安装费用，这笔节省的开支通常足以抵消XLPE更高的材料价格。

简而言之：如果直接采用表格中的数值而不进行修正，几乎必然会导致电缆过热。

2.电压降：长距离线路的决定性因素

电压降是指电流在电缆中传输时产生的电压损耗。短距离布线时电压降或许无关紧要，但在长距离布线场景下，通常起决定性作用的是电压降，而非载流量。

公式十分简单：

• 单相：电压降 = 2 × I × R × L / 1000
• 三相电路：电压降 = 1.73 × 电流 × 电阻 × 长度 / 1000

低压电网通常允许3–5%的电压降； 关键设备或距离极长的线路可能需要1%–2%的压降限值。若计算结果超出限值，即便载流量仍有富余，也必须加大导线线径——因为此时电压降已不满足要求。

3.短路热额定值：切勿让电缆在故障工况下烧毁

电缆不仅要承受正常负载，还需耐受短路电流带来的热冲击。IEC 60724标准规定了1kV和3kV电缆的短路温度限值。对于交联聚乙烯（XLPE）绝缘电缆，若持续时间不超过5秒，其短路温度限值通常为250℃。

导体的最小截面积需根据预期故障电流、保护装置动作时间以及导体热容量进行计算。若故障等级较高且保护装置动作迟缓，则所需的导体截面积可能会大于仅按载流量要求确定的数值。

四、认证体系概览

不同市场有不同的认证要求。在指定前务必确认：

• IEC标准：获国际认可，广泛应用于欧洲、东南亚、中东及非洲地区。
• UL标准：在北美属于强制性标准；涵盖UL 83、UL 44、UL 854、UL 1072等标准。
• BS标准：在UK及英联邦国家通用，例如BS 5467。
• 澳新标准（AS/NZS）：适用于澳大利亚与新西兰，例如AS/NZS 5000。

如果电缆要销往多个市场，请选择拥有多重认证的产品，以避免重复测试。

五、根据应用场景匹配电缆类型

六、摘要

电力电缆的选型归根结底是要在多个变量之间取得平衡：电压等级、导体材料、绝缘类型、铠装方式、安装条件以及电路参数。每个变量都会影响最终的选型结果。而认证体系则直接决定了产品能否进入目标市场。

不要只对着报价工作表比价，而是先理清自身的工况条件，再找到能吃透这些条件、持有相关资质认证，且能在规格选型与安装环节提供技术支持的供应商。如此方能避免在检验或使用阶段出问题。JZD电缆正是这样的供应商：它会根据你的项目工况匹配合适的电缆型号，为你提供适配目标市场的合规认证产品，并能从规格选型到安装全程为你提供支持。
