NM 与 NM-B 电缆：载流量、规范要求及选型指南

NM 与 NM-B 电缆外观相近，二者均为用于干燥室内布线的非金属护套电缆。不少项目团队会将二者视为可互换产品——直到验收检查发现问题才意识到差异。二者的核心区别在于导体绝缘的额定温度：NM 型的额定温度为 60°C，而 NM-B 型的额定温度为 90°C。这一差异不仅会影响是否符合规范要求，还会对其在保温墙腔内的长期可靠性产生影响。

本文将从绝缘热性能、载流量规则、降容计算、建筑类型限制以及UL认证这几个角度，阐释NM与NM-B的区别。

一、NM与NM-B的结构差异

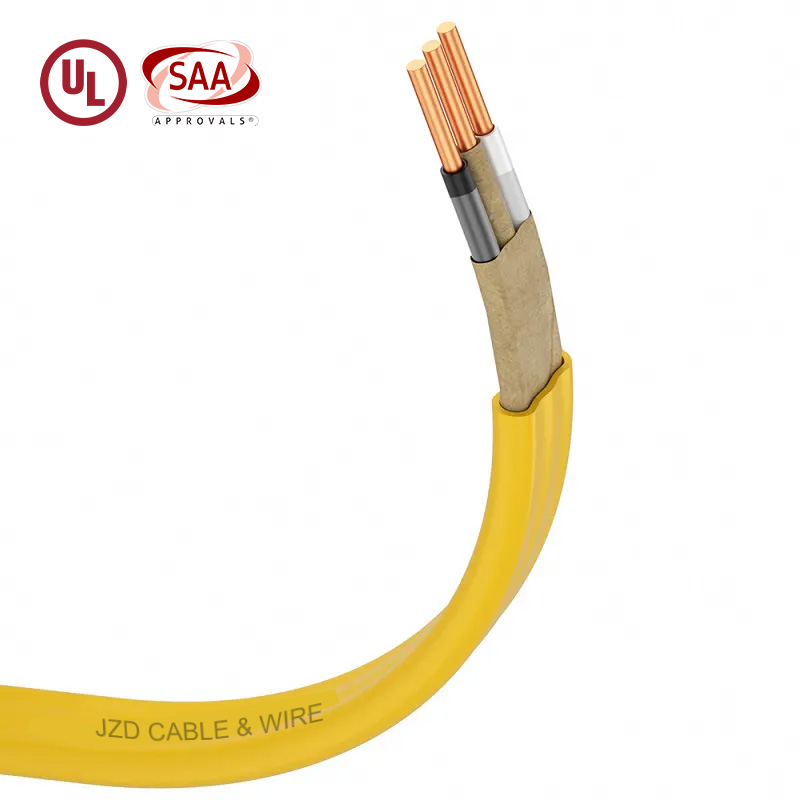

NM 与 NM-B 均为非金属护套电缆。这类电缆包含两根或多根绝缘铜导体，外加一根裸设备接地导体，全部封装在阻燃 PVC 护套中。导体采用退火铜材质； 14 AWG 至 10 AWG 为实心线，8 AWG 及更粗规格为多股绞合线。

两者均适用于干燥的室内场所：墙体空腔、天花板及地板。两者均不得用于潮湿场所、户外、地下管道内或直接埋设。

区别在于导体的绝缘层。NM型电缆的导体绝缘额定温度为60℃，NM-B型的额定温度则为90℃。NM-B的内部导体通常与THHN/THWN型导体等效，在绝缘层外还包裹有尼龙护套。该尼龙护套不仅能提供机械防护，还能为穿线作业提供低摩擦表面，同时提升耐化学腐蚀性能。

二、为何90°C绝缘材料无法在90°C载流量条件下使用

NM-B 型线缆的导体绝缘额定温度为 90℃，但其允许载流量必须依据美国国家电气规范（NEC）表 310.16 中的 60℃列确定。这是 NM-B 型线缆选型中最常被误解的要点。

原因在于端子温度。标准断路器和插座的端子额定温度为60°C或75°C。美国国家电气规范（NEC）第110.14(C)条规定，导体载流量不得超过与端子额定温度对应的数值。即便导体绝缘层可耐受90°C高温，其实际载流量仍受电路中额定值最低的部件限制。

NEC 334.80 进一步规定，NM 电缆的允许载流量不得超过 60℃ 额定导体对应的载流量值。90℃ 额定值仅可用于降容计算，且最终经降容后的载流量不得超过 60℃ 列对应的数值。

常见规格、60℃载流量以及断路器的最大额定值如下所示：

若将14 AWG NM-B型线缆连接至20A断路器，即便其导体绝缘的额定温度为90℃，该接线方式仍违反NEC 334.80条款要求，选型应直接参照60℃列参数进行。

但90℃的绝缘额定值并非毫无意义，它的作用是提供热裕度。

三、90℃保温材料的真正作用：墙体空腔内的热裕量

既然载流量以60℃为基准，为何还要采用90℃的绝缘材料？

答案在于热裕度。在封闭的墙体空腔中，导线的工作温度会比在露天环境中更高。随着保温工艺的改进，墙体空腔的密封愈发严实，散热效果也随之减弱。老式NM电缆采用的60°C绝缘层在这类工况下几乎没有冗余余量。

美国国家电气制造商协会（NEMA）引用的加拿大多伦多大学1985年一项研究发现，被喷涂泡沫绝缘材料包裹的14 AWG和12 AWG NM-B导线，最高温度分别达到48.8℃和53.9℃。

这些温度远低于90°C的绝缘额定值，但已接近60°C的限值。对于老旧的NM电缆，其60°C规格的绝缘层在这类工况下可能会被推至耐受极限，从而加速长期老化进程。

通过将绝缘等级提升至90℃，NM-B型线缆可提供更大的热裕度。这能使其在绝缘墙腔内的绝缘温度远低于额定限值，从而延长绝缘层寿命，提升长期可靠性。正因如此，NM-B成为了现代住宅及轻型商业布线的标准之选。

除热裕度外，90°C额定值还用于成组安装中的降额计算。

四、建筑类型与安装限制

1.建筑类型限制

NM-B型线缆的许可使用范围直接取决于建筑结构类型。

禁止使用：在I类建筑（防火型，如高层建筑、停车场、体育场）和II类建筑（不燃型，如大型零售场所、仓库、学校）中，不得使用NM-B线缆。

附条件允许使用：在III类建筑（普通建筑，如住宅、公寓、中层商业建筑）、IV类建筑（重型木结构）及V类建筑（可燃结构）中，NM-B型电缆可用于独户住宅和双户住宅。在多户住宅及其他建筑中，该电缆必须敷设在耐火时限为15分钟的隔热层内，通常采用1/2英寸厚的石膏板。

更早的规范周期（2002年之前）将自然采光（NM）的适用范围限定为地面以上三层及以下的多户住宅建筑，该楼层限制现已被取消； 根据NEC 334.10条款，当前的判定依据为建筑结构类型，而非建筑层数。部分项目表面上属于住宅性质，但若其建筑分类为商业类且楼层数超过三层，则必须重新评估NM-B线缆的允许使用范围。

2.需求安全保障

NM-B型电缆必须在距每个接线盒12英寸范围内固定，此后每隔不超过4.5英尺需增设固定点。固定件须压覆在电缆上方，不得刺穿电缆护套。

单个紧固件固定的电缆不得超过两根。若三根及以上电缆同路敷设，每一组电缆都需使用独立紧固件，或必须采用经认证的多电缆固定钉。

3.护套防护

护套破损是导致检测不合格及运行故障的主要原因。护套一旦受损，潮气会腐蚀铜导体并降低绝缘性能。护套破损还会中断接地通路，导致故障电流无法有效触发断路器跳闸。

安装前，需检查整根线缆是否存在割伤、压痕及扭结情况。安装过程中，避免过度拉扯、急弯以及与尖锐边缘接触。

除安装合规性外，还必须对产品认证进行核验。

五、UL 标准验证

NM-B电缆作为完整组件通过UL 719（非金属护套电缆）标准认证，其内部导体则符合UL 83（热塑性绝缘电线和电缆）标准要求。UL 719标准涵盖整体结构，包括PVC护套、导体绝缘层和接地导体；UL 83标准则针对内部导体作出规定。

请确认以下内容：

• UL 719 认证，涵盖完整电缆组件的挤压测试与燃烧测试要求
• 内部导体符合UL 83标准
• 导体材料：符合ASTM B3标准的退火铜（实心）或符合ASTM B8标准的退火铜（绞合）
• 额定电压：600V
• 温度标识：导体绝缘耐温90°C，但根据美国国家电气规范（NEC），载流量需按60°C限值执行
• 与导体尺寸相匹配的护套颜色
• 批次一致性：不同线轴之间的护套厚度、导体绞合及标识均保持一致

六、结论

NM 与 NM-B 型电缆的核心区别在于导体绝缘的额定温度。NM-B 型电缆采用的 90°C 绝缘层，可满足其在绝缘墙腔内运行所需的热裕度，但其载流量仍以 60°C 列对应的数值为基准，这是因为标准接线端子的额定温度为 60°C 或 75°C。90°C 的额定值仅用于降容计算，但最终得出的载流量数值不得超过 60°C 列对应的上限。

建筑类型限制、固定间隔以及护套完整性会直接影响检查合规性。需确保绝缘温度、载流容量规则与安装限制相匹配，避免因混用两种电缆类型而引发问题。选型时应确认 UL 719 认证、导体材质及批次一致性。

对于获得UL认证、规格为14 AWG至2 AWG的719类列名NM-B电缆，请联系我们获取规格说明及认证文件。

七、FAQ

1.NMB 线材与 UFB 线材有什么区别？

NM-B 型电缆适用于干燥的室内场所。UF（地下馈线）电缆可直接埋地敷设，适用于潮湿场所，其硬质热塑性护套可防潮、耐日晒。NM-B 型电缆不可埋地敷设。

2.Romex与NM是同一种东西吗？

Romex 是 NM-B 电缆的商品名。NM 是非金属护套电缆的通用术语。如今的 Romex 产品均为 NM-B 型，但并非所有 NM 电缆都属于 Romex 品牌。

3.NM-B 型导线可以直埋吗？

NM-B 型线缆不得用于直埋或潮湿场所。地下布线需使用 UF 电缆或其他符合该应用场景额定要求的布线方式。

4.NMB 中的 B 代表什么？

这表示导体绝缘等级为90℃。不带“B”标识的老式NM电缆额定温度为60℃。更高的额定温度可在绝缘墙腔内提供热裕量。
