工业设备中柔性电缆与标准电缆的选型差异

在工业设备和移动机械中，电缆故障往往可追溯至选型不匹配：将标准电缆用于动态工况，或是柔性电缆在导体等级、绞距、护套及弯曲半径方面与应用需求不匹配。二者的差异并不仅仅是柔软与坚硬的区别； 其涉及绞线结构、应力分布、疲劳寿命及安装等因素，本分析从工程选型的角度对上述内容展开研究。

一、失效模式：标准线缆在动态应用中寿命较短的原因

1.固定工况与动态工况下的导体刚度

标准电缆的导体通常为1类（实心）或2类（绞合）。2类导体可由7股、19股、37股甚至127股线芯构成，但单股线芯相对较粗，因此导体整体刚性较强。这种结构在固定安装时可保持形状，便于穿入导管并进行端接。

在反复弯曲作用下，应力状态会完全不同。当缆线发生弯曲时，外侧线丝受拉，内侧线丝受压；单根线丝越粗，弯曲过程中产生的表面应变就越大，应力也就越集中在数量更少的线丝上。经过数万次循环后，外侧线丝会出现疲劳裂纹，最终发生断裂。断裂的线丝可能会刺穿绝缘层，导致绝缘电阻降低，甚至引发短路。

2.拖链的典型失效顺序

在拖链或移动设备中，标准电缆的典型失效顺序为：

1. 外股疲劳与断裂；
2. 断裂的线芯会刺穿绝缘层；
3. 护套在反复弯折处出现开裂；
4. 潮气或油污侵入会进一步降低绝缘性能。

这一过程通常在数月内即可完成，而非耗时数年。要理解这种失效机理，我们需要从导体绞合入手。

二、导体结构：5类与6类导体的差异不止在于绞合线芯数量

1.5级与6级对比：绞线根数与应力分布

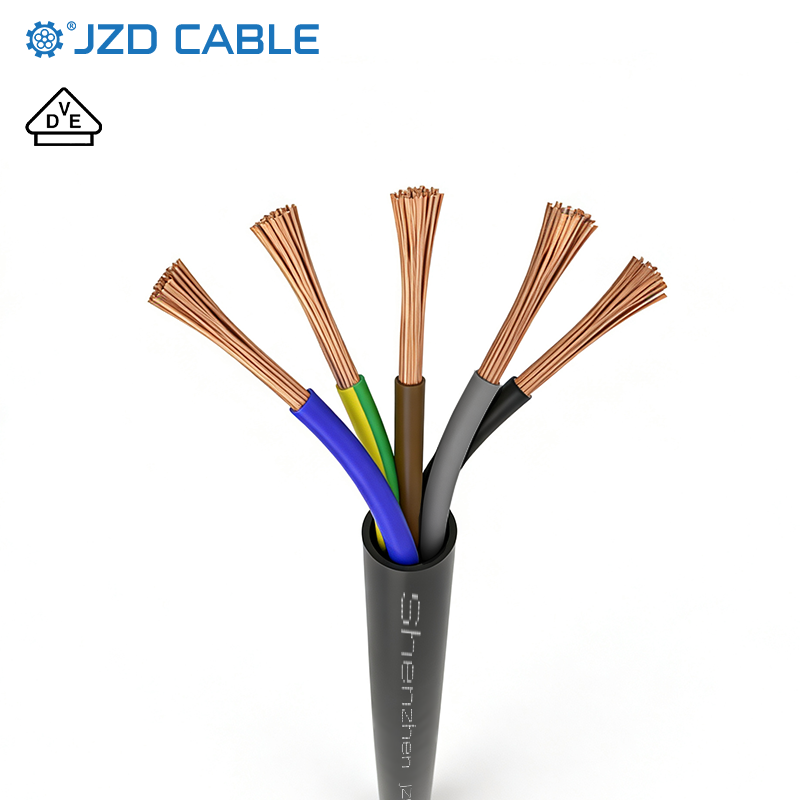

软电缆采用精细绞合导体，符合IEC 60228 / VDE 0295标准中规定的5类或6类导体要求。其中5类导体为精细绞合结构，绞合股数取决于导体截面； 例如，截面积为16平方毫米及以上时，线芯股数通常超过100股。6类线缆采用极细多股绞合结构，截面积为4平方毫米及以上时，股数往往超过200股，且单股线径明显更小。

精细绞合的目的是分散弯曲应力。单根线芯越细，弯曲时产生的表面应变就越小，疲劳寿命也就越长。在相同的弯曲半径和循环次数下，6类导体的使用寿命通常明显长于5类导体，而5类导体的使用寿命则远超2类导体。

下表对导体类别进行了对比。

2.不止于股数：绞距与成缆工艺

但芯线股数并非唯一变量。适用于持续运动场景的柔性电缆还需满足以下要求：

• 节距更短。绞线完成一次完整绞合的跨距更短，可减少绞线间的相对位移与内部摩擦。
• 多次绞合：导体先进行束绞，再进行绞合，最后成缆。交替变换绞合方向可降低扭转应力。
• 优化的电缆绞合节距。更短的电缆绞合节距可减少弯曲过程中各线芯之间的长度差异，避免单个线芯被过度拉伸。

仅靠精细 stranded 处理仍有不足时

若导体采用细绞线结构，但绞距过长、成缆松散，电缆在持续弯曲工况下仍可能出现线股断裂与线芯移位。除导体结构外，护套与绝缘层在动态条件下的表现同样至关重要。

三、护套与绝缘层：动态条件下的材料特性

1.PVC护套：动态性能有限

PVC护套成本低廉，可满足常规使用场景下的耐候性与绝缘性要求，但在反复弯折的工况下容易出现压缩永久变形与切口扩展问题。在低温环境中，PVC材质会变硬，弯折时更易开裂。因此，PVC软电缆通常仅适用于偶尔移动的场景或静态安装工况。

2.PUR护套：常用于动态工况场景

PUR护套更常用于动态工况。与PVC相比，PUR具备更优异的耐磨性、耐油性和抗撕裂性，且在反复弯折条件下仍能保持良好的柔韧性。但其长期耐湿性不及部分橡胶材料，因此需结合具体应用场景进行评估。

3.橡胶护套：可在Harsh环境下保持稳定性能

氯丁橡胶或CPE等橡胶护套，在低温、油污与机械应力共同作用的环境中性能更为稳定。橡胶的交联结构不依赖增塑剂，因此长期弯折后不易硬化；其缺点在于重量更大，且制造成本更高。

4.动态载荷下的绝缘材料

动态工况下，绝缘材料的选择同样关键。PVC绝缘成本较低，但反复弯折后可能会变硬。交联聚乙烯（XLPE）绝缘的耐热老化性能更优，适用于高温动态环境。硅酮绝缘则用于更高温度场景或特殊应用场合。选材时需同时考量护套与绝缘层，不可仅关注单一结构。

除材料本身外，安装过程中的弯曲半径也会直接影响电缆的使用寿命。

下表对比了适用于动态工况的常见护套材料。

四、弯曲半径：动态要求远高于静态要求

1.静态弯曲半径与动态弯曲半径

弯曲半径是选型过程中最容易被低估的参数之一。

对于固定敷设场景，标准电缆的最小弯曲半径通常为其外径的4–6倍；静态敷设的软电缆，最小弯曲半径一般为其OD的3–4倍；但在拖链、卷盘或持续弯曲的应用场景中，动态弯曲半径要求通常为其OD的6–10倍，具体数值取决于电缆结构与循环频率。

2.弯曲半径不足的后果

若将动态电缆以静态弯曲半径进行安装，会使其承受超出结构设计允许范围的更剧烈弯折。这类问题可能不会立刻显现，但会加速护套与导体的疲劳损耗。在拖链系统中，弯曲半径不足还会导致电缆在链节内部发生滑动与扭转，进一步缩短使用寿命。

3.拖链安装规范

线缆在拖链中的安装方式同样至关重要。线缆应留有适当余量，不可绷得过紧。多根线缆应使用分隔件保持间距，避免相互摩擦。线缆的弯曲方向应与导体绞合方向一致，以降低扭转应力。弯曲半径和安装方式一经确定，载流量和降额就是接下来需要验证的参数。

五、载流量与降额：柔性并非自动意味着更高载流量

1.额定温度与载流量

柔性电缆并非仅因“柔性”这一特性，就自动具备比相同截面标准电缆更高的载流量。载流量取决于导体尺寸、绝缘层额定温度以及安装条件。

但有两个因素对工程选型至关重要：

额定温度。软线可提供70℃、90℃或更高的绝缘额定值。经过降额后，相同线规的90℃软线比70℃标准电缆可承载更大电流。

2.分裂导线降容

成束降容：当多根载流导体被布设成线缆或捆扎成束时，必须按照适用规范对载流量进行降容处理。拖链中的柔性电缆通常排布密集，因此导体成束降容是常规考量项。若忽略这一点，电缆可能在超出允许载流量的状态下运行，加速绝缘层老化。

3.伺服/变频器应用中的屏蔽与EMC

此外，用于伺服驱动器或变频驱动器的柔性电缆必须考虑屏蔽性能及电容效应对系统的影响。屏蔽层在反复弯折下可能受损，导致EMC性能下降。选型时应确认屏蔽结构是否适用于动态工况，例如编织屏蔽覆盖率与绞合方式。上述性能要求最终需通过认证与测试进行验证。

六、认证与检测：验证要点

常见认证

面向工业出口市场的软线通常拥有以下一项或多项认证：

• IEC 60228 / VDE 0295：导体类别代号（5类或6类）；
• UL 758：设备布线材料；或 UL 62：软线；
• VDE / EN 50525：H07RN-F 等欧洲柔性电缆类型；
• VW-1：垂直线材火焰测试；
• CE：EU市场准入标识。

七、FAQ

1.柔性电缆的价格一定比标准电缆更高吗？

通常来说是这样的。精细绞合、更紧密的成缆工艺以及更高性能的护套材料都会提升制造成本。但在动态应用场景中，普通电缆反复故障导致的停机时间与更换人工成本，往往会超过两种电缆最初的差价。

2.标准电缆能否用于拖链？

无法可靠胜任。标准线缆在持续弯曲工况下会出现导体疲劳与护套磨损，其使用寿命通常远短于选型合规的柔性线缆，二者的循环寿命差距可达10倍甚至更高。

3.股数越多就一定意味着柔韧性越好吗？

不一定。股线数量是必要条件，但并非充分条件。绞距、绝缘材料、护套材料以及电缆的几何

4.柔性电缆的最小弯曲半径是多少？

结构也会对其在反复弯曲条件下的性能产生影响。这取决于应用场景是静态还是动态。静态安装通常允许3–4倍的OD； 连续弯

曲通常需要6–10倍的OD。务必对照制造商针对特定电缆结构给出的规格进行确认。
