美标SIS电缆为什么是开关柜布线的首选？

作者

建圳达电缆

2025-11-24

在工业电气系统的核心领域，开关柜、控制柜和自动化设备机柜的内部布线至关重要，直接关系到整个系统的稳定与安全。而SIS电缆，正是专为此类严苛应用环境而生的高性能线缆。那么，SIS电缆究竟是什么？它为何能成为工程师在开关柜布线时的首选？建圳达电缆作为专业的电缆供应商，将带您深入了解SIS电缆的定义、结构、突出特性及其典型应用。

一、什么是SIS电缆？

SIS电缆的全称是 Stranded Insulated Switchboard wire（绞合绝缘开关板电线），强调了其使用绞合铜导体以增强灵活性的特点。SIS电缆以其卓越的耐热性、机械强度和紧凑性，成为高密度、高温工业环境下的可靠选择。

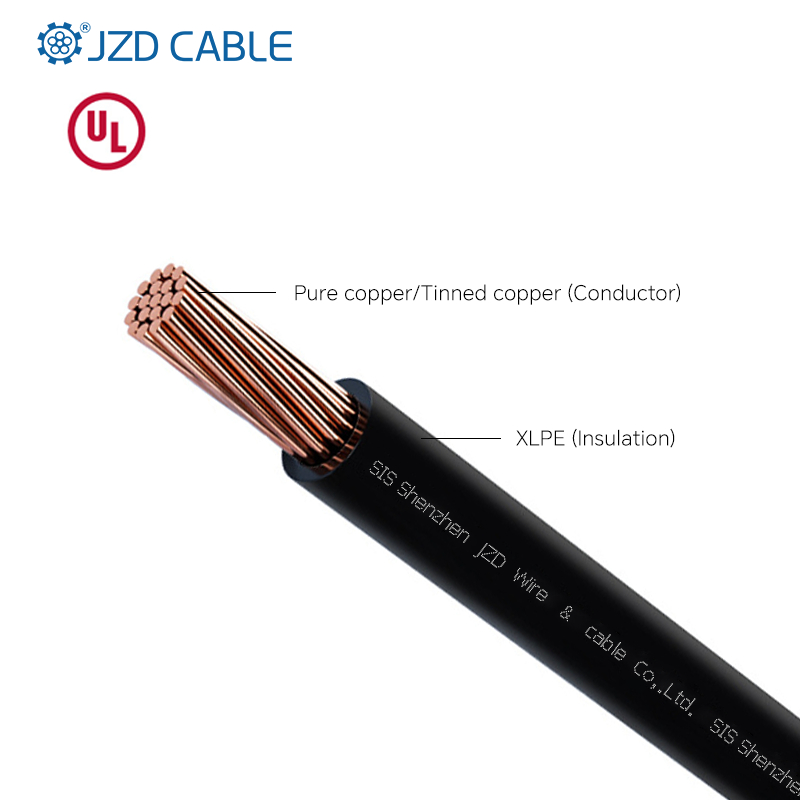

SIS电缆的结构

导体：采用符合ASTM B3或B8标准的退火软铜，可以是实心导体（利于插接）或更常见的绞合导体。绞合结构使电缆更具柔韧性，便于在空间有限的盘柜内进行弯曲和布线。
绝缘：这是SIS电缆的核心特性。其绝缘层采用交联聚乙烯（XLPE），这是一种热固性材料。与普通PVC（热塑性）相比，XLPE在高温下不会熔化或流动，能长期保持其形状和绝缘性能。
额定电压：通常为600伏，适用于大多数控制电路和电力分配场景。
工作温度：可在90°C的干燥环境下长期安全运行，具有优异的热稳定性。
标准与认证：SIS电缆需符合UL 44标准，并通过严格的VW-1垂直火焰测试，确保其阻燃性，防止火焰在密集的线束中蔓延。同时，它也通常获得CSA（加拿大标准协会）认证，满足北美市场的安全要求。

SIS wire

二、核心优势

高耐热性：得益于XLPE绝缘，SIS电缆在90°C高温下仍能保持性能稳定，优于许多普通电缆。
出色的电气绝缘性能：绝缘层具有高介电强度，能有效防止电流击穿，确保在密集安装环境下的安全。
卓越的阻燃性：通过VW-1火焰测试，大大降低了火灾风险。
空间效率高：绝缘层可以做得相对较薄，使电缆外径更小，适合在紧凑的控制柜内进行高密度敷设。
易于安装：绝缘材料强度高但易于剥皮，绞合导体提供了必要的柔韧性，简化了安装流程。

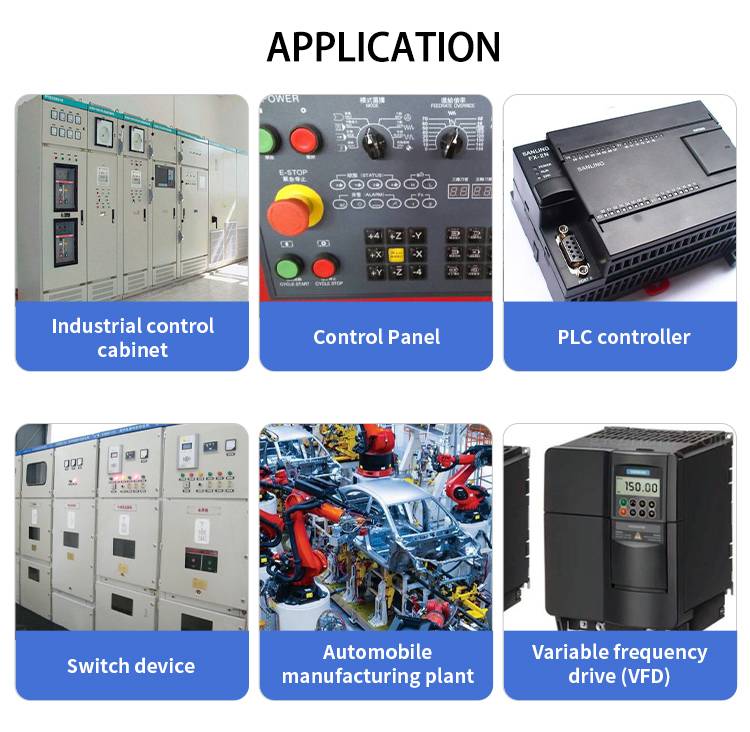

三、典型应用场景

SIS电缆是以下应用的理想选择：

工业开关柜与控制柜：用于连接断路器、接触器、继电器等元件的控制线路。

配电盘：在商业和工业建筑的电能分配系统中作为内部配线。

电机控制中心：用于电机的控制、信号和电力传输。

自动化控制系统：连接PLC、传感器和各种仪表。

建筑自动化：用于楼宇内的照明控制、HVAC系统控制电路。

重要提示：SIS电缆主要适用于干燥环境。它不具备防潮或防油特性，因此不推荐在潮湿场所、直埋或户外暴露使用。

SIS Wire

四、如何正确选择SIS电缆？

选型时请考虑以下因素

导体规格：根据电路电流负载选择正确的AWG（美国线规）尺寸。例如，14 AWG SIS 常用于信号和轻负载控制，12 AWG SIS 则用于电流要求更高的电路。
环境确认：再次确认安装环境为干燥、室内。如有潮湿、油污或化学物质暴露风险，应选择其他类型的电缆（如TC-ER或金属铠装电缆）。
认证标志：务必选择明确标有 UL 44 和 CSA 认证标志的产品，确保其符合安全标准。线身上通常印有“AWM STYLE SIS 600V 90°C VW-1”等字样。
绝缘颜色：根据行业惯例选择颜色，以便于相位识别和电路区分（如黑色、红色、蓝色代表火线，白色代表中性线，绿色代表地线）。
