XHHW-2 铝线：载流量、总拥有成本和应用指南

XHHW-2 是美洲地区 600V 配电系统中应用最广、被指定采用的单芯建筑用电线。该产品有铜芯与铝芯两种可选，二者采用完全相同的交联聚乙烯（XLPE）绝缘层，干湿环境下额定温度均为90℃，额定电压均为600V。技术选型的核心可归结为一个问题：针对你的具体应用场景，哪种材料能实现更优的总拥有成本？ 铝芯XHHW-2线缆的性能与铜芯线缆相当，但在载流量相同的情况下需要采用更大线径的导体，以此换取更低的材料成本与更轻的重量。

一、材质基础：AA-8000 系列铝合金

AA-8000系列——铝合金建筑线缆的标杆标准 AA-8000系列——铝制建筑线材的标准

NEC 310.14 条款要求建筑用铝线必须采用 AA-8000 系列合金——这是一项强制性规范要求。通过优化的微量元素合金化工艺，AA-8000 系列可在热循环条件下保持建筑线材应用所需的尺寸稳定性。当与 AL/CU 双额定端子配合使用时，该系列材料已成为行业标准超过 40 年，在全球数百万个安装案例中均展现出可靠的性能。

20世纪60至70年代的可靠性问题所涉及的是另一类产品——AA-1350型实心小线径分支电路线材，其端接装置仅适配铜材。而AA-8000则用于大截面绞合馈线与供电线路，搭配专门设计的铝/铜双额定端接件，二者的应用场景与失效模式完全不同。

二、核心工程权衡：采用铝材需加大尺寸

电导率隙

铝的导电性能约为铜的61%。在相同AWG线径下，铝制XHHW-2线缆的载流量仅为铜线缆的62%至68%。这并非缺陷，而是决定导体线径选型的一项基础工程参数。

载流量对照表（75℃列，环境温度30℃）

美国国家电气规范（NEC）表310.15(B)(16)给出了75℃条件下的基准载流量——对于额定值超过100A的线路而言，这是最常用的温度列，因为大多数设备端子的额定温度均为75℃。

核心结论：铝线必须增大1至2个AWG线号，才能达到与铜线相同的载流能力。

三、工程约束：温度降额与电压降

温度降额（美国国家电气规范表310.15(B)(1)）

所有美国国家电气规范（NEC）载流量表均以环境温度30°C（86°F）为假定条件。当环境温度超过30°C时，90°C绝缘导体需采用以下校正系数：

工程影响：由于铝线已加大尺寸以匹配铜缆的载流量，温度降额对铝导体的最终尺寸影响更为显著。降额规则对铜缆同样适用，但铝线的基准尺寸本就更大，因此修正后二者的绝对尺寸差距会进一步拉大。

示例：环境温度45°C下负载为100A时：

• 铝芯：1号AWG（100A）×0.87=87A → 升级为2/0 AWG
• 铜芯：#3 AWG（100A）× 0.87 = 87A → 升级为 #2 AWG


电压降

美国国家电气规范（NEC）规定，馈线的最大电压降建议为3%。铝的电阻率更高——在75℃时K值为21.2（铜为12.9）——这意味着铝质馈线在长距离布线时对电压降更为敏感。

对于长度超过150至200英尺的馈线，导体截面积通常由电压降而非载流量决定。

导管填充率

加大尺寸的铝导体需要更大的导管——这一物理限制因素必须在设计阶段就纳入考量。

四、TCO对比：铝 vs 铜

材料成本

同等载流量下，铝芯XHHW-2电缆的成本通常比铜芯电缆低40%至60%。对于需要使用数千英尺馈线电缆的大型项目而言，累计下来可节省的成本相当可观。

重量及安装人工费用

在载流量相同的条件下，铝的重量约为铜的三分之一：

• 运输成本更低——每卡车可装载更多线缆
• 现场操作更便捷——所需作业人员更少
• 安装更快捷——牵引张力更低
• 下部电缆桥架荷载降低——结构支撑需求减少

能量损耗

铜的电阻更低，因此在整个设施使用寿命周期内，线路损耗可降低2%至5%。每条馈线的能量损耗差值看似不大，但在25至30年的使用周期中会不断累积——这一点必须与铝材前期的材料成本优势进行权衡考量。

终止

铝质接线端需采用经AL/CU双额定认证的接线端子，并在制造商规范要求的位置涂抹抗氧化剂。现代配电盘与断路器均标配AL9CU接线端，因此接线端材料的成本增幅极小。

总拥有成本净额概要

对于大型馈线与供电设施（100安培及以上规格），即便将线径加大、电能损耗以及更大尺寸导管的需求纳入考量，铝线通常仍能实现最低的总拥有成本。

五、应用程序选择指南

铝芯XHHW-2线缆的优势领域

铜芯XHHW-2线缆的优先适用场景

六、选型决策矩阵：铜质与铝质XHHW-2线缆对比

下文针对不同项目场景下铜芯与铝芯XHHW-2线缆的选型给出推荐意见及工程逻辑，该选型矩阵同时兼顾了工程可行性与经济合理性。

铝芯XHHW-2线缆的优势领域

铜芯XHHW-2线缆的优势领域

核心见解：为何两种材料缺一不可

铝和铜各自适用于不同的工程应用领域，二者并非互为替代品，而是互补关系。充分理解这一点，对于在实际项目中做出兼顾工程可行性与经济性的决策至关重要：

工程实践原则：对于100A以上的应用场景，优先评估铝的TCO；对于分支电路及高振动环境，优先评估铜的适用性。项目选型的核心并非判定“哪种材料更好”，而是确定在给定项目约束条件下的最优方案。

七、选型示例

示例1：新建大型商业建筑

项目信息：

• 主馈线：4组200A回路
• 单次行程：180英尺
• 电缆桥架完整安装

分析：

• 铜材规格：3/0 AWG × 180英尺 × 4组
• 铝材规格要求：250千圆密耳 × 180英尺 × 4组
• 托盘装载：铝溶液的重量为铜的三分之一

结论：铝芯XHHW-2型电缆是本项目的更优解决方案。

示例2：既有建筑分支回路改造

项目信息：

• 新增8条20A支路电路
• 现有1英寸导管
• 机房空间有限

分析：

• 铜芯：12号AWG，适配现有管道
• 铝线：#10 AWG（加大规格），导管可能存在过填充情况
• 铝质端子需使用铝/铜接线端子，增加了安装复杂度

结论：铜芯XHHW-2线缆更适用于该场景。

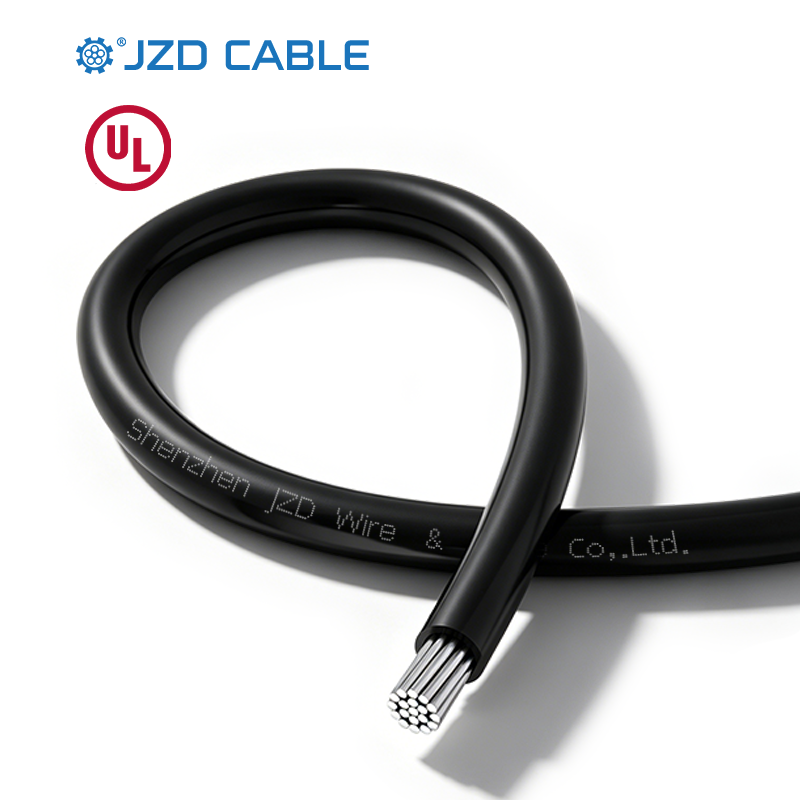

八、JZD XHHW-2 建筑用铝线

JZD电缆生产获得UL 44认证的XHHW-2型铝质建筑用线，适用于美洲地区600V电压等级的导管、电缆桥架及线槽场景。

产品规格

九、美洲市场核心优势

• 获UL 44认证——安全性与性能均经过独立验证
• AA-8000系列——历经40余年可靠性验证的现代合金材料
• 90°C 干湿额定值，适配各类安装环境，通用性强
• 性价比高——在载流量相同的情况下，成本比铜低40%至60%
• 重量轻——仅为铜的三分之一，便于安装
• 耐日晒——适用于户外暴露敷设场景
• CT认证 – 经批准可用于电缆桥架安装

JZD 电缆拥有超过25年的制造经验，产品出口至北美、中美及南美地区，可为商业、工业及公共机构项目提供符合规范要求的可靠XHHW-2型铝芯建筑用电线。

十、结论：权衡取舍的工程化设计

铝芯XHHW-2线缆可实现与铜芯线缆一致的600V电压等级、90℃干湿环境适用性能，且材料成本可降低40%至60%。

工程层面的权衡取舍十分明确：

• 铝线必须加大1–2个AWG线号以匹配载流量
• 温度降额会进一步影响铝材的最终尺寸规格
• 长距离布线时，电压降可能会成为决定性因素
• 对于大型馈线应用场景而言，铝的净TCO要低得多
• 铜在分支电路、高振动场景及频繁弯折工况的应用中仍占据一席之地

AA-8000系列合金作为标准材料已有40余年历史，搭配经双重认证的铝/铜（AL/CU）接线端子使用时，在数百万次安装实践中均展现出可靠的性能。

当您的项目需要600V导管或电缆桥架布线，且预算是需要考量的因素时，铝芯XHHW-2线缆是经过工程验证的解决方案。

需要XHHW-2型铝芯建筑用电线？请联系JZD获取技术规格及选型协助。
