PV电缆与标准电缆：差异及选型

太阳能DC电缆成本高昂却常被忽视，许多人会用标准电线替代专用PV电缆。但PV系统需要具备25至30年的使用寿命，能够抵御UV、高温、潮湿环境以及1500V DC的冲击，若使用错误的电缆，仅3至5年就会失效，引发绝缘击穿与电弧火灾。本文将围绕PV电缆的工程设计展开，涵盖材料、失效模式、降额设计、布线及采购等内容。

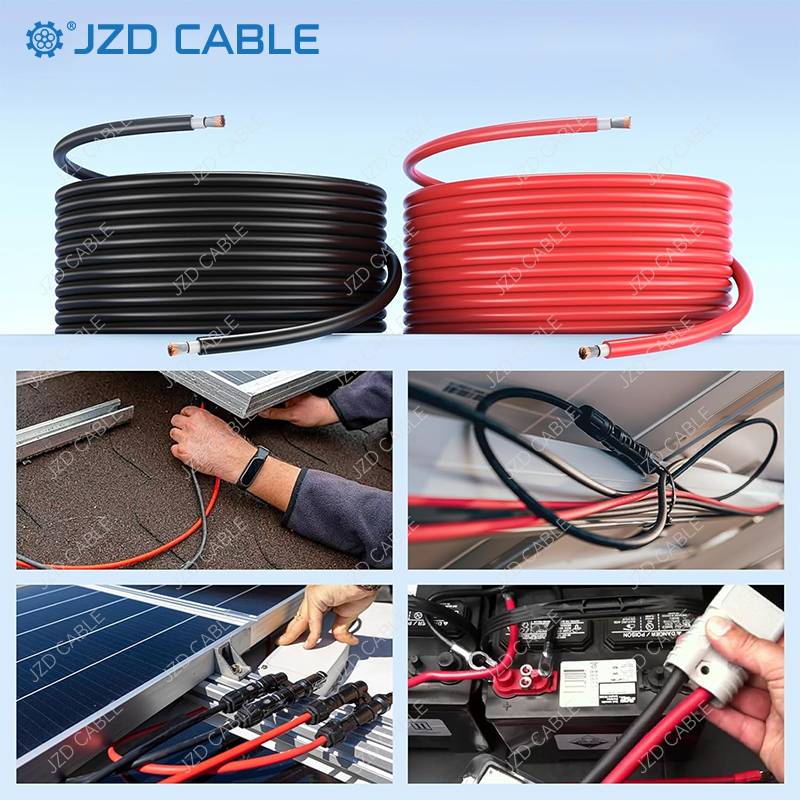

一、什么是PV电缆？核心结构与标准

PV电缆是专为太阳能发电系统DC侧设计的专用单芯电缆。它并非简单的“带黑色绝缘层的镀锡铜线”，而是从材料科学层面针对极端户外环境优化而成的工业级组件。当前主流的PV电缆产品线通常覆盖从UL 4703到TUV/IEC 62930等各类主流标准。

双重标准：欧洲/IEC标准与北美标准

在全球市场中，PV电缆主要遵循两大标准体系：

• 欧洲/IEC体系：EN 50618 / IEC 62930（型号为H1Z2Z2-K）。该标准的典型额定参数为1500V DC、120℃。导体采用镀锡退火铜（5类柔性绞合），绝缘层与护套均为无卤交联聚烯烃。其核心要求包括低烟无卤（LSZH）、阻燃性以及耐极端气候性能。
• 北美体系：UL 4703（PV 线缆）。该标准涵盖 600V、1000V 及 2000V DC 场景。导体可采用镀锡铜或裸铜，通常配备 XLPO 绝缘层，工作温度范围为 -40°C 至 120°C。UL 4703 重点关注冷弯测试及潮湿环境下的性能表现。

材料屏障：电子束交联与交联聚乙烯

标准交联聚乙烯（XLPE）电缆通常采用化学交联工艺，而高性能PV电缆则广泛采用XLPO（交联聚烯烃）材料的电子束辐照交联工艺。该工艺会使聚合物链断裂并重新结合，形成极为致密的三维网状结构，从而赋予PV电缆两项关键特性：

• 该绝缘层在120℃乃至150℃的高温环境下均不会发生熔化或滴落现象。
• 它可有效阻断高压直流电场下“水树”的生长，这是保障25年使用寿命的材料科学基础。

二、为何普通线缆无法替代PV线缆

在PV系统中使用标准电缆，问题不在于“性能下降”，而在于“致命故障”。

• UV与热氧老化的双重冲击：标准PVC绝缘层在长期UV照射下会快速流失增塑剂，导致绝缘层变脆开裂。一旦护套出现裂纹，潮气侵入，DC电场可瞬间引发爬电现象。高品质PV线缆专为耐受2400 kWh/m²的UV照射设计，并提供25年UV质保。
• 高温下的载流量差异：夏季屋顶组件背板与电缆桥架的温度极易超过70℃甚至达到80℃。额定温度为70℃的标准电缆在这种环境下使用寿命会大幅缩短。相比之下，额定温度为120℃的PV电缆在环境温度50℃时的线路损耗比标准PVC电缆低约2.3%，可在热带项目中保留更高的安全余量。
• 短路耐受能力与导体结构：PV电缆的短路耐受温度为200℃（持续5秒），而标准PVC电缆通常仅为150℃。在DC电弧故障中，这50℃的温差将决定绝缘层是否会发生碳化并进一步蔓延。此外，PV电缆普遍采用镀锡铜导体，可在潮湿、盐雾及沿海环境下大幅延长导体的使用寿命。

三、PV电缆的载流量与降容：实际屋顶场景计算

许多设计图纸通过直接查询标称载流量来确定PV电缆的规格，这一做法存在极大安全隐患。根据美国国家电气规范NEC 690.31(C)条款要求，PV源电路必须采用额定温度为90℃的导体。但在实际的降额计算（NEC 310.15条款）中，需对多个系数进行连乘运算：环境温度修正系数（置于50℃屋顶环境下的90℃导体，该系数约为0.82）、导管/桥架填充降额系数（当载流导体数量超过3根时，该系数可能低至0.70），以及屋顶高度调整系数——距离屋顶7英寸以内的导管，需额外叠加33℃的环境温度增量。

示例：一根标称40A、10 AWG规格的PV电缆，若安装在50℃的屋顶穿管环境中，且与多根电缆成束敷设，其实际允许载流量可能骤降至约23A。额定温度为120℃的PV电缆在降额计算中可保留更大的电流余量，避免不必要地加大导体线径，从而在铜材成本与长期安全性之间实现更优平衡。

四、PV电缆与USE-2：合规性与成本之间的权衡

在北美市场，USE-2 线缆有时会被用作 PV 线缆的廉价替代品，但工程采购环节必须注意以下限制条件：

• 电压限制：USE-2 线缆的额定电压多为 600V，无法用于 1000V/1500V 系统。主流 UL 4703 PV 线缆覆盖 1000V 与 2000V 额定电压，可直接适配现代高组串电压 DC 系统。
• 阻燃性能盲区：仅标注为USE-2的电缆未通过VW-1等阻燃测试，严禁接入建筑物内部或管道。若阵列布线需接入逆变器室或室内区域，必须使用标注为PV Wire的电缆。
• 物理结构：PV电缆通常采用更厚的绝缘层与更致密的护套，以应对恶劣环境下的拖拽摩擦与机械损伤。

五、太阳能电池板接线方法

完成电缆规格确定与降额计算后，实际安装与接线过程中的工艺水平往往是决定系统能否正常服役25年的“最后一公里”。布线不仅涉及物理连接，还关乎电气拓扑与防护设计。

串形拓扑：电压采用串联，电流采用并联

• 串联：将第一块光伏组件的负极连接至第二块的正极。串联可提升系统电压、降低线路损耗，同时保持总电流恒定。这是商业项目中降低线缆成本与电压降的主要方法。
• 并联：将所有正极连接在一起，所有负极连接在一起。并联会增大系统电流，但保持电压恒定，通常用于小型离网系统或存在局部遮荫的场景。
• 工程提示：在连接到汇流箱或逆变器之前，务必使用万用表确认极性和开路电压（Voc），确保接线前各项参数无误。

连接器端接（MC4连接器）

现代PV布线几乎完全依赖MC4连接器。PV线缆的布线质量在很大程度上取决于压接工艺：

• 兼容性：金属针脚必须与PV线缆规格匹配。例如，4mm²和6mm²的线缆需要不同尺寸的压接端子。
• 压接压力：必须使用专业压接工具以确保符合拉力测试要求。连接松动或不良的MC4接头在高负载下会产生接触电阻，引发局部过热甚至起火。
• 防潮密封：插入到位后，应听到“咔嗒”声，随后拧紧防水螺母，防止雨水通过毛细作用渗入导体线芯。

电缆布线与物理防护

• 应变消除：在模块之间预留少量检修余量（通常呈“U”形），避免模块因热膨胀或风荷载发生位移时，连接器受到直接拉扯。
• 绑扎与固定：请使用抗UV尼龙扎带或线夹。线缆不得直接拖拽过尖锐的屋顶边缘或金属导轨；需加装保护套或使用线槽。
• 避免阳光直射与积水：尽量将线缆隐藏在组件工作表下方。若线缆为架空布设，需确保线路中段不存在会积水的下垂点位。

接地与防雷布线

组件金属边框及安装支架必须可靠接地。布线时，须同步敷设与PV电缆规格相同的接地导体（通常为裸铜或绿/黄双色线）。应使用专用接地垫圈或接地夹，确保接地系统实现等电位联结。

六、PV电缆的供应链验证及产品选型

无论是在早期设计阶段还是现场压接环节，项目最终都要依托具体的产品采购来落地。在商业项目和公用事业规模的项目中，仅靠产品标识是远远不够的； 验证必须覆盖合规认证及特定产品配置：

标准铜溶液：

• UL 4703 光伏线缆：600V/1000V/2000V DC，镀锡或裸铜导体，XLPO 绝缘，适用温度范围-40℃至120℃。
• TUV/IEC 62930 H1Z2Z2-K：1500V DC，5类镀锡退火铜，无卤交联聚烯烃，额定温度120°C。

轻量化 / 高性价比解决方案：

• 铝芯导体PV电缆：1500V DC/1000V AC，XLPO绝缘，适用温度范围-40°C至90°C。
• 镀锡铜包铝（TCCA）PV电缆：1500V DC，比纯铜轻约40%，带有用于防氧化的锡层。

专用路由解决方案：

• 双芯并行PV电缆：2×4mm²、2×6mm²等，可简化从组串到逆变器的布线路径。

关于认证核验，此类PV线缆通常需持有UL 4703、TUV 2PfG 2645/08.20、IEC 62930、VDE、SAA及CB认证。针对出口欧洲的项目，需重点关注TUV证书； 针对北美地区项目，请确认UL 4703认证及NRTL评估报告。

七、结论

光伏线缆的选择并非意味着要花更多钱，而是要让材料与认证适配25年户外DC环境：从可抗热老化与水树的XLPO绝缘层，到规范的压接与应力消除，每一处细节都至关重要。在设计阶段就考虑降额、失效模式及认证要求，其成本远低于在运维阶段更换线缆。

如需了解PV系列（PV线缆/H1Z2Z2-K/铝制/TCCA/双芯）的规格参数、认证文件或批量供应方案，请联系我们。
