RVVP屏蔽线，VVP屏蔽线厂家，RVVP屏蔽线批发，RVVP屏蔽线直销

产品属性:

产品名称 : RVVP屏蔽线
额定电压 : 300/300（V）
产品芯数 : 1-37
标称截面 : 0.2-6（mm²）
产品型号 : 24 | 22 | 20 | 18 | 17 | 15 （AWG编号）

立即咨询

产品详情

RVVP屏蔽线

RVVP屏蔽是一种软导体PVC绝缘线外加屏蔽层和PVC护套的电缆.铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆，又叫做电气连接抗干扰软电缆，额定电压300/300V，线芯常用芯数为2-24芯，常用线芯线径为：0.12平方，0.2平方，0.3平方，0.4平方，0.5平方，1.0平方，1.5平方等。

适用于交流额定电压300/300V及以下电器、仪表和电子设备及自动化装置等屏蔽线路

使用特性额定电压： 300/300V

额定温度： AVP-90、RVP-90型90℃，其它型号70℃ 特点说明

导体：多股裸铜丝（或镀锡铜丝）绞合

屏蔽方式：编织或斜绕（客户要求）

什么是RVVP屏蔽电缆？

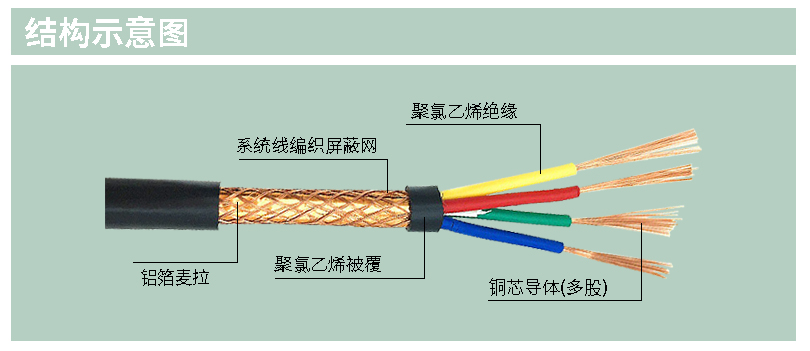

RVVP屏蔽电缆结构示意图

导体芯数：1-24芯

绝缘：（1） AVP-90、RVP-90：PVC/E型聚氯乙烯绝缘　（2） AVP：PVC/C型聚氯乙烯绝缘　（3）其余型号：PVC/D型聚氯乙烯绝缘

绞合：绝缘芯线和填充（若有）一起成缆。

RVVP屏蔽电缆应用

适用于通信、音频、广播、音响系统、防盗报警系统、智能自动化系统、自动抄表系统、消防系统等需防干扰线路连接、高效安全的传输数据电缆。

应用领域：

四类性屏最线RWP.适合用于楼字对讲，自动抄表系统、仪表和自动化内部布线安装。铜丝编织屏蔽保证数据和脉冲传输的可靠性并且保护其不受电磁干扰影响。

结构说明：

类型/电缆结构: RVVP屏蔽 2-37芯

导体：纯铜导体绞合

绝缘：PVC

芯线颜色：符合GB/T6995.2

绞合元件:成束绞合

绕包：绞合线束上绕包聚酯膜

屏蔽1：铝箔屏蔽，100%覆盖

总屏蔽：纯铜铜编织，约85%覆盖率

护套：聚氯乙烯/无卤低烟(可选)

护套颜色：黑色

技术数据：

额定电压：300/300v

测试电压：2000V

特性阻抗: 100 Ohm土150hm

20°C导体直流电阻：符合GB/T3956标准

温度范围：固定安装: -20C至+70C

弯曲半径：一次弯曲无拉应力: 5xd外径

多次弯曲无拉应力: 10xd外径

规范：

适用标准：符合JB/T8734.5及建圳达企业标准

绞合导体符合IEC 60228 class 5标准

PVC绝缘及护套符合GB/T5023.1

PVC阻燃自熄符合IEC 60332-2-1

(∈=符合欧盟低电压指令2014-35-EU规定

无铅:符合2015-863-EU(RoHS2.0)标准

EMC=电磁兼容

为确保良好的电磁兼容性能,我们建议:在安装连接时，要确保电缆两端屏蔽层能充分接地。

认证：CCC标准或客户要求

**RVVP屏蔽线-产品参数Parameter of Products**
物料编号	芯数x截面 mm²	成品外径（约） mm	重量（约） kg/km	AWG编号	物料编码	芯数x截面 mm²	成品外径（约） mm	重量（约） kg/km	AWG编号
10202002	2x0.2	4.4	29	24	10202003	3x0.2	4.8	36	24
10203002	2x0.3	4.6	32	22	10203003	3x0.3	5.3	44	22
10205002	2x0.5	6.1	50	20	10205003	3x0.5	6.0	59	20
10207502	2x0.75	6.7	58	18	10207503	3x0.75	7.2	82	18
10210002	2x1	6.7	73	17	10201003	3x1	7.6	94	17
10215002	2x1.5	8.4	101	15	10215003	3x1.5	8.2	110	15
