数据中心建设：电力电缆的规划与选型指南

受数据中心需求拉动，美国电力需求正以2000年以来最快的四年增速攀升。美国能源信息署（EIA）预测2026年负荷将增长1.9%，2027年增长2.5%。劳伦斯伯克利国家实验室（LBNL）估算，到2030年数据中心用电量或占美国总用电量的11.8%（区间为9.5%–15.3%）；美国能源部则预计，到2030年美国将新增100 GW的峰值容量，其中一半来自数据中心。

这些数字背后隐藏着一个更为严峻的挑战：机架功率密度。传统数据中心设施的设计标准为每机架5至15千瓦； 当前AI机架功率已突破140千瓦，下一代平台的目标功率更是达到250千瓦以上。电缆选型需考量载流量、短路耐受能力、阻燃等级以及热裕度，现已成为一项关键的工程决策。

本文将介绍线缆的作用、常见类型、选型标准、安装要求及规划注意事项。

一、电力电缆的作用

电力通过中压供电线路接入，经降压至低压（480V或415V）后，通过开关设备、UPS系统和配电单元分配至IT设备。每个阶段对电压、载流量、短路耐受能力及阻燃性能均有不同要求。

UPS系统可提供备用电源并稳定电压。AI负载对可靠性的要求超过99.9999%，每年允许的停机时间仅约31秒。为UPS电路供电的电缆需持续在大电流工况下运行，因此要求其绝缘层能够承受持续热应力而不发生性能衰减。

二、常见线缆类型

THHN/THWN-2

THHN/THWN-2 符合UL 83标准热塑性绝缘，额定温度为干/湿环境90℃。用于导管分支电路。主要限制：根据ICEA S-95-658标准，其短路耐受能力通常按150℃设计。可通过VW-1阻燃测试，但不适用于地板下或吊顶回风通道，此类场景需使用CMP等级线缆。在数据中心中，THHN线缆仅可用于明确允许的导管区域。

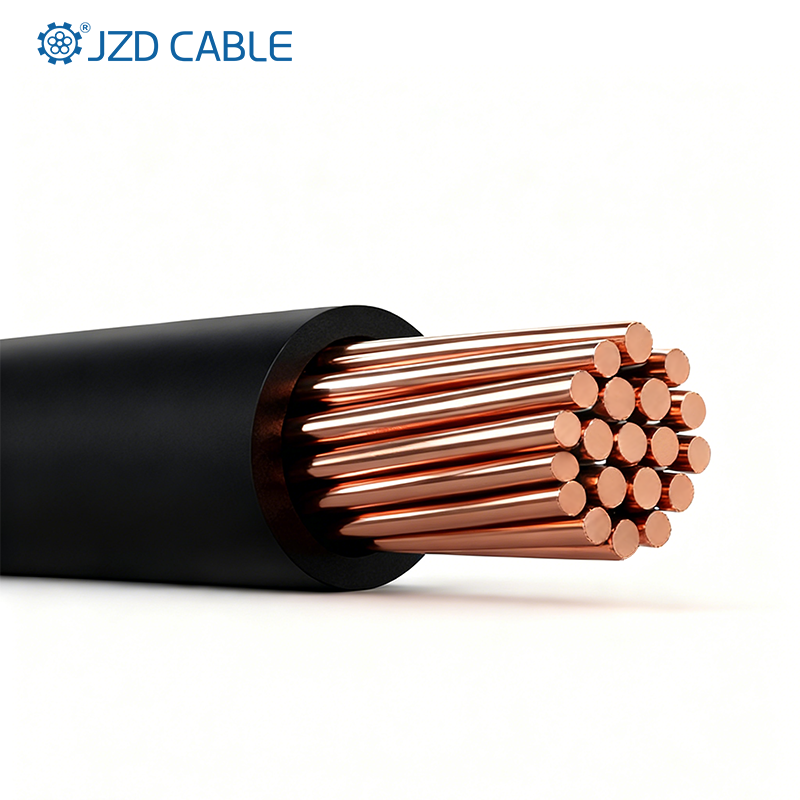

XHHW-2

XHHW-2 符合UL 44标准的热固联聚乙烯绝缘，额定温度90℃（干/湿环境），短路耐受温度250℃。具备更优异的热稳定性与机械稳定性，在-40℃环境下仍保持柔韧性。可作为单芯线缆穿管或敷设在桥架中使用，也可作为XHHW-2型线缆用于外露桥架场景。针对高密度AI机柜，工程师越来越多地将线缆从THHN切换为XHHW-2，且常采用并联导体方案（例如用2根350千圆密耳导体替代1根500千圆密耳导体）。阻燃等级取决于外护套及整体设计； 馈线通常需符合NFPA 262或UL 1685标准。在UPS馈线及主配电系统中，250°C短路耐受能力是硬性要求。

TC-ER

TC-ER 获UL 1277认证，符合NEC 336.10标准要求，可用于无需穿管的裸露桥架。无需在桥架至设备的过渡段使用穿管。必须通过IEEE 1202或CSA FT4阻燃测试。在密集敷设的桥架中，需同时满足阻燃性能与散热要求。

母线槽及其他配电方式

母线槽在高密度AI机架场景中的应用日益普遍。其紧凑模块化设计最高可支持1250A电流，插接式分线单元无需重新布设线缆即可快速扩容；相较于线缆与管道，母线槽体积更小，可优化气流与冷却效果。产品必须符合UL 857标准关于热安全、短路安全及防火安全的相关要求，穿越防火分区时需设置防火封堵。

三、电缆选择标准

电压与载流量

载流量必须根据NEC 310.15针对环境温度、导体数量及热源进行降额。密集桥架安装使得成束降额成为常规操作。在AI数据中心中，降额必须精准。电压降限值：分支线路为3%，馈线与分支线路合计为5%。长距离布线可能需要加大线径。

安装方法与环境

穿管敷设的电缆允许载流量低于架空明线或开放式托盘敷设的电缆。采用隔热层时需额外降容。在穿管（THHN/THWN-2、XHHW-2单芯线）与明装托盘（TC-ER）之间做选择时，需综合考虑布线路径、工期安排及维护可达性。不同敷设方式对应不同的电缆类型与阻燃等级要求。

温度与耐火等级

XHHW-2的90°C额定温度可为高密度机架提供热裕量。短路耐受性能：符合UL 44标准的热固性材料（XHHW-2、RHW-2）耐受温度为250°C；符合UL 83标准的热塑性材料（THHN/THWN-2）通常耐受温度为150°C。

防火等级视安装位置而定。活动地板下方：需符合NEC 645认证要求。DP型（UL 1690）适用于地板下方； DP-1 额定电压 600V，通过 70000 Btu/h 垂直托盘火焰测试，火焰蔓延距离≤8 英尺。

回风路径需采用符合NFPA 262标准（水平风管内火焰蔓延≤5英尺）、火焰蔓延及烟雾密度最低的CMP线缆；地板下区域需使用DP型线缆或同等规格产品，以上要求均为强制性规定。

为进一步保障人员安全，低烟无卤电缆释放的烟雾与卤素含量极低，适用于密闭空间或有严格保险要求的场景。

四、电缆安装与布线

电缆桥架必须接地并做等电位联结。美国国家电气规范（NEC）第392.13(A)条规定，在单层无盖板的桥架中，若线缆间距≥单根线缆直径，则允许采用更高的载流量。线缆束之间留有充足的空气流通间距可促进散热。采用实心无通风盖板时需进行降容处理。数据中心需为电力线缆和数据线缆分别配备网状或线格式桥架，并保持规定的间距。

必须将电力电缆与数据电缆分开布设，以减少电磁干扰。弱电桥架与强电桥架的间距须≥300毫米。信号电缆应避免沿墙壁布设。距离信号参考网格6英尺范围内的所有金属管道、导管、线槽及桥架均须与信号参考网格实现接地连接。

五、规划核心注意事项

未来扩展

功率密度持续攀升。2026版美国国家电气规范（NEC）对中压相关要求进行了重组：第265–268条取代已废止的第235条，适用范围涵盖1000V AC/1500V DC以上的分支电路、馈线、户外电路及进线端；第270条则给出了接地与等电位联结的相关指导。需提前规划更大尺寸的导管、额外的桥架容量以及备用断路器——后续改造的成本要高得多。

行业正逐步转向800V DC配电，作为AC的补充。随着GPU机架功率接近兆瓦级，传统的415/480V AC在线缆数量、接口复杂度及占地面积方面均面临压力。800V DC将与AC共存，线缆规划需明确采用可耐受更高DC电压及瞬态电压的绝缘系统。

代码与列表要求

2026版《国家电气规范》（NEC）收紧了针对信息技术设备机房的第645条规定，使其与美国消防协会标准NFPA 75高度契合。新版弧闪标识要求（第110.16条）需标注标称电压、弧闪边界、入射能量及评估日期；在过流装置规格偏大导致入射能量升高的场景下，标识的准确性至关重要。

确认UL认证，核实安装方法的合规性，并妥善留存相关文档。电缆桥架必须按照NFPA 70标准进行接地； 跨接跳线必须符合设备接地导体的相关要求。数据中心的验收标准远高于普通建筑——任何不匹配都可能导致返工或验收不通过。

六、结论

数据中心对线缆选型有着严苛要求。功率超过140千瓦的AI机柜对线缆的绝缘温度、短路耐受能力、降额性能及阻燃性提出了极高要求。适用于干式分支电路的THHN/THWN-2型线缆； 馈线及UPS采用XHHW-2型线缆；桥架内采用TC-ER型线缆； 适用于高密度扩展的母线槽。阻燃等级：回风区域采用CMP级，地板下方采用DP型，外露桥架中使用符合IEEE 1202/FT4标准的TC-ER型。低烟场景采用低烟零卤（LSZH）材质。随着800V DC的应用临近，电缆必须能够承载当前及未来的负载。

JZD电缆凭借25年以上的电缆制造经验、CCC、UL、CSA、TUV、VDE认证及ISO 9001体系认证，以及XLPE电力电缆、网络电缆等数据中心专用产品，完全符合上述要求。高纯度铜材、标准化管控的生产与检测流程，以及丰富的出口及数据中心项目经验，可确保产品性能稳定可靠、完全符合标准规范。

如需了解数据中心电力电缆规格、认证文件或特定应用场景的建议，请联系我们。
