太阳能电池板布线：工商业项目PV线缆选型指南

作者

建圳达电缆

2026-10-08

太阳能电池板布线通常被视为普通电气工作的简单延伸。实际上，光伏系统的DC侧运行环境要求使用专用导线：持续暴露于UV、大幅温度波动、潮湿环境以及升高的DC电压。为外露的阵列布线选择错误的电缆，可能会导致绝缘层加速老化、违反规范以及DC侧故障。

本文聚焦于PV线——即获得UL 4703认证的单芯光伏电缆，并围绕工商业太阳能项目，介绍其结构、额定值、载流量、安装及选型相关内容。

一、PV线缆结构与额定值

PV线是一种符合UL 4703标准的单芯、耐日照光伏电缆，专为NEC第690条所述的接地与非接地光伏发电系统的互联布线而设计。

PV线缆的绝缘层和外护套通常比通用布线线缆更厚，可提供更强的机械防护与环境防护。其绝缘复合物可抵抗UV老化，因此适用于长期暴露在外的阵列布线。

主要特点：

耐日光，适用于明敷布线
针对户外潮湿与凝露环境的90°C耐湿额定值
额定电压为600V、1000V和2000V
最小导体线径可低至18 AWG
适用于接地与非接地型PV系统

了解其结构有助于解释为何外露阵列布线会指定使用PV线缆。下一步是为系统选择合适的温度与额定电压。

二、温度与电压额定值

PV线缆的温度额定值因产品而异：干燥环境下为90°C、105°C、125°C或150°C，潮湿环境下为90°C。对于暴露在外的户外布线，潮湿环境额定值才是相关参考值，因为潮气与凝露无法避免。

额定电压应与系统匹配。住宅及轻型商用组串系统通常采用600V或1000V PV线缆。组串电压更高的商用及公用事业规模项目需要额定电压为1000V或2000V的线缆。需确认线缆的额定电压不低于阵列的最大系统电压。

在将额定温度与额定电压与系统完成匹配后，下一步需验证载流量与电压降。

三、载流量与电压降

PV线缆的载流量取决于导体规格、绝缘层额定温度以及安装条件。DC PV电路有特定的降额要求。

对于DC电路，在确定连续工作制的规格时，需将短路电流（Isc）乘以1.25。之后，再根据环境温度和导体的绝缘等级，采用美国国家电气规范（NEC）第310.16条规定的温度修正系数进行修正。

应根据项目要求验证电压降。常见目标为：符合NEC标准时，直流电源电路的电压降为2%，交流输出电路的电压降为3%；符合IEC 62548标准时，总电压降为3%。

直流电压降公式如下：

电压降 = 2 × 电流 × 电阻 × 长度

系数2已将导体的正、负极两种情况均纳入考量。在长距离线缆敷设场景中，受电压降影响，所选导体规格可能需要大于仅根据载流量确定的最小规格。

导体尺寸一经确定，连接器与终端便成为影响安装质量及长期可靠性的下一个关键因素。

四、连接器与终端

PV DC连接器通常采用4毫米接触插针，具备IP67级防水密封性能，适用于组件间以及组件与逆变器之间的连接。

对于项目而言，有两点至关重要。第一，不同来源的连接器可能在物理尺寸上相互适配，但并未通过联合安全认证；将它们混用会带来风险。其次，连接器的额定值必须与PV线规及电流额定值相匹配。预端接PV线可减少现场作业量，但成本权衡需视项目规模与人工费率而定。

除连接器外，明敷线路的安装方式也会直接影响线缆的使用寿命。

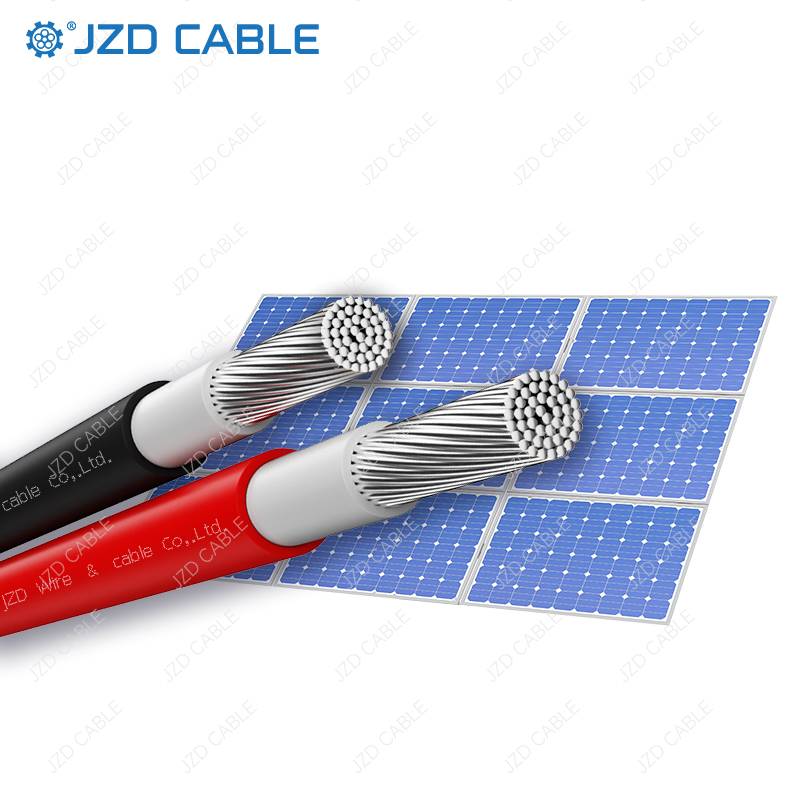

PV线缆

五、明装阵列布线安装说明

PV线缆适用于组件间连接、露天屋顶表面布线，以及光伏阵列与导管入口之间的短距离外露布线。当线路进入导管后，可使用符合该场所要求的耐湿型导体。

屋顶穿线管会带来温度降额考量要求。根据美国国家电气规范（NEC）第310.15(B)(3)(c)条规定，对于距离屋顶表面7英寸范围内穿线管内的导线，需将最高环境空气温度上调22°C。该降额要求适用于直接固定在屋顶上、或支撑高度距屋顶不超过7英寸的PVC穿线管与金属穿线管。在炎热气候条件下，这一要求会大幅降低导线的允许载流量，因此在导线选型时必须将其纳入考量。

基于上述讨论的各项因素，可采用以下核对清单进行导体的初步选型。

选择清单

项目工况	推荐导体
模块间裸露的阵列布线	PV 线缆，600V 或 1000V
外露阵列布线，商用1000V系统	PV 线缆，1000V 或 2000V
导管敷设，潮湿场所	耐湿型导体
室内干燥环境下的导管敷设	干式额定导体
未接地阵列，外露线路	PV线
